CCD單工位全自動視覺點膠機
一、設備參數：
型 號:TFT-CCDSJ
有效行程:X/Y/Z(mm):500/380/100mm
有效工作范圍:400mmx300mm
Z軸負載:10KG
相機像素：1200W
軟 件:Win7-64位旗艦版
視覺系統：長恒創新V09-1308B
移動速度: X&Y / Z (mm/sec):500/400mm
重復精度:±0.05mm
外形尺寸:1000×1260×2000mm
機器重量:約350KG
馬達系統:伺服電機
操作模式:點到點/連續線段,
傳動方式:絲桿+精密直線導軌
編輯模式: PC
I/0訊號:4 Inputs/4 Outputs
輸入電源:AC220V
工作環境溫度:5～40℃
工作環境濕度:20~90% 無結露
二、設備特點：
1、CCD 視覺掃描自動定位校正；2、任意點,線,面,圓弧等不規則曲線連續點膠功能。
3、高速伺服電機+絲桿，運行平穩、速度快。
4、XY的區域陣列，平移旋轉運算功能，不用制具，適用不同工件的定位。
5、可以連接電腦進行出膠量和出膠時間等參數的調整，使點膠機的功能更加完善。
三、應用范圍：
半導體封裝、PCB板零件固定及保護、LCD玻璃封裝、移動電話機板點膠、按鍵類產品點膠、揚聲器封裝及點膠、電池盒點膠、汽車零配件涂膠、五金零件封裝涂膠、芯片邦定等。四、適應膠水：
UV膠、油漆、EPOXY(黑膠)、白膠、EMI導電膠、銀膠、紅膠、錫膏、透明漆等。

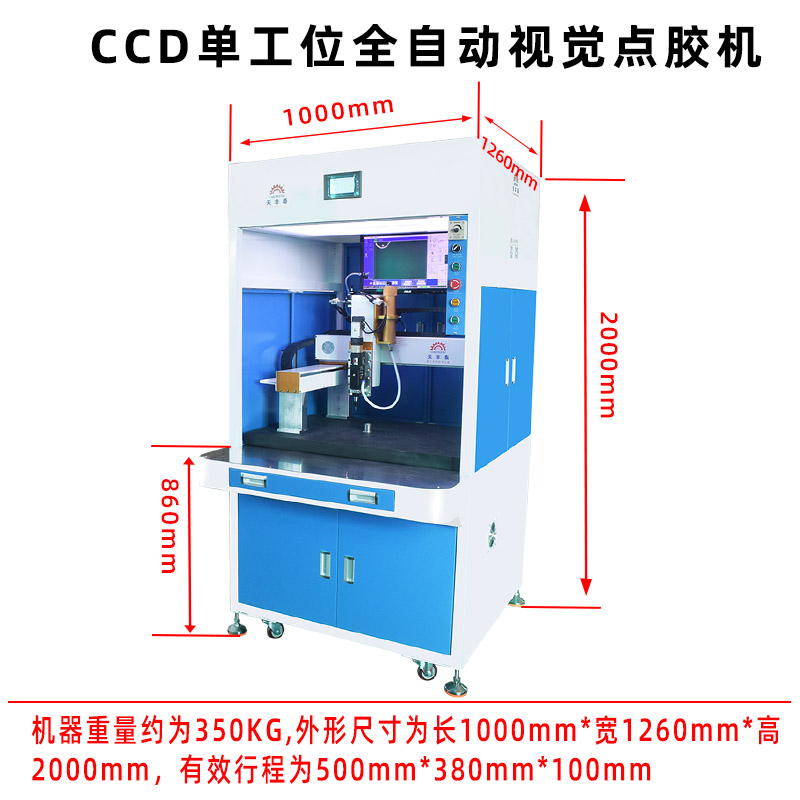

五、產品尺寸：
